Serie 740B: ½µm bis 2µm

Anwendungsgebiete

Anwendungen in der:

chemischen Industrie, erdöl- und gasverarbeitenden Industrie, petrochemischen industrie, Getränke- und Nahrungsmittelindustrie, Wasseraufbereitung, pharmazeutischen Industrie, Mikroelektronik, metallverarbeitenden Industrie und  Automobilindustrie.

Zum Filtern von:

Ultrareinwasser, Prozeßwasser, Grundwasser, Quellwasser,

Abwasser, Wäschereiabwasser, Bier und Wein, Destillaten,

Säuren und Basen, Kondensaten, Speiseölen,

Glykol, Kühlflüssigkeiten, photochemische

Substanzen, organische Lösungsmitteln,

Verzinkungsbädern, Lacken, Karosseriewaschanlagen.

Vor- und Nachfiltration von:

Umkehrosmose-, Nanofiltrations- und

Ultrafiltrationsanlagen, Aktivkohlereaktoren,

Ionenaustauschern.

Verwendete Materialien :

Filtermaterial

Nonwoven aus geblasenen  Polypropylen-Mikrofasern

Kern, Außenhülle, Drainageflies

Polypropylen

Doppel O-Ring-Dichtung 226

Produkt-

nummer      Material

7010                Buna N ( Standard)

7011                EPR (Ethylen-Propylen-Kautschuk)

7012                PTFE (ummanteltes Silikon)

7013                Silikon

7014                Fluorelastomer

Merkmale und Eigenschaften

Dank der radialen Falttechnik verfügen die Filterkerzen 740 von

TSW über eine besonders große und effiziente Filterfläche. Sie bieten folgende Vorteile:

* Lange Standzeiten durch hohe Schmutzaufnahmekapazität.

* Hohe Volumenströme können von wenigen 740 Großfilterkerzen

   filtriert werden.

* Hoher Filterwirkungsgrad. 99,99% (Beta 10.000)

* Besonders geringe Betriebskosten.

Die speziell von TSW entwickelten Filtergehäuse können bis zu 100

Filterkerzen aufnehmen. Der Volumenstrom definiert die Anzahl der

Filterkerzen. (von 10 l/h bis 2000 m³/h)

Die Doppel O-Ring-Dichtung garantiert:

* besonders einfacher und schneller Wechsel der Filterkerze

* damit verbunden eine perfekte Abdichtung

* sowie hohe Bestäull ändigkeit gegenüber den meisten chemischen

   Produkten

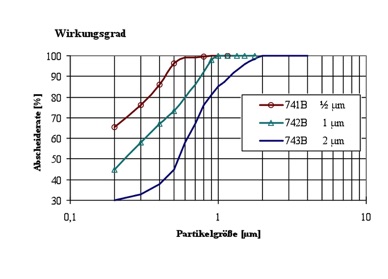

Die Filterkerzen erreichen eine absolute Filtrationseffizienz für Partikel

zwischen einer Korngröße von ½ µm bis 2 µm.

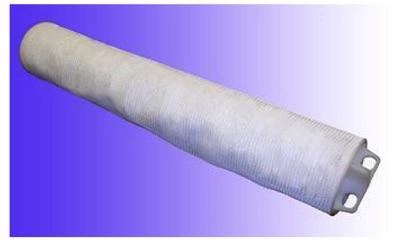

Das spezielle Design der TSW 740 Großfilterkerze

(Single-Open-End-Konzeption) erlaubt einen einfachen und schnellen Filterkerzenwechsel.

Spezifikationen

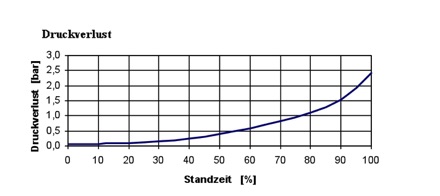

Filterfeinheit, Anfangsdruckverlust

und Schmutzaufnahmekapazität

Produkt        Beta 10.000       Anfangs-           Schmutz-

  Nr                 99,99%             druck-                aufnahme-

                       Effizienz *        verlust*             kapazität*

½µm

1µm

2µm

0,08 bar

0,08 bar

0,04 bar

9 kg

10 kg

10 kg

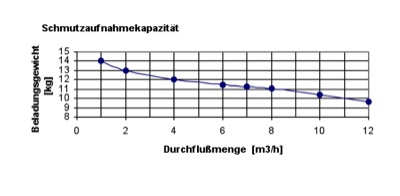

Hinweis: Der Anfangsdruckverlust und die

Schmutzaufnahmekapazität wurden bei einem

Durchflußvolumen von 9 m³/h gemessen.

741B

742B

743B

Effektive Filterfläche

740B Feinfiltration:

15m²

Abmessungen

Außendurchmesser:

Innendurchmesser:

Länge:

166 mm

39 mm

995 mm

Betriebsbedingungen

Maximale Einsatztemperatur:

Empfohlener Durchsatz pro Filterkerze:

Maximum 741B - 743B:

Maximale Differenzdruck:

70°C

10 m³/h

15 m³/h

2,4 bar

*Nach Referenz Bedingungen. Messungen sind Momentaufnahmen, und worden unter bestimmte Bedingungen ausgeführt.

Alle Angaben ohne Gewähr.

Leistungen:

FDA Zulassung.

KTW Zulassung
