Serie 740B: 2µm bis 70µm
Anwendungsgebiete
Anwendungen in der:
chemischen Industrie, erdöl- und gasverarbeitenden Industrie, petrochemischen industrie, Getränke- und Nahrungsmittelindustrie, Wasseraufbereitung, pharmazeutischen Industrie, Mikroelektronik, metallverarbeitenden Industrie und Automobilindustrie.
Zum Filtern von:
Ultrareinwasser, Prozeßwasser, Grundwasser, Quellwasser,
Abwasser, Wäschereiabwasser, Bier und Wein, Destillaten,
Säuren und Basen, Kondensaten, Speiseölen,
Glykol, Kühlflüssigkeiten, photochemische
Substanzen, organische Lösungsmitteln,
Verzinkungsbädern, Lacken, Karosseriewaschanlagen.
Vor- und Nachfiltration von:
Umkehrosmose-, Nanofiltrations- und
Ultrafiltrationsanlagen, Aktivkohlereaktoren,
Ionenaustauschern.
Verwendete Materialien :
Filtermaterial
Nonwoven aus geblasenen Polypropylen-Mikrofasern
Kern, Außenhülle, Drainageflies
Polypropylen
Doppel O-Ring-Dichtung 226
Produkt-
nummer Material
7010 Buna N ( Standard)
7011 EPR (Ethylen-Propylen-Kautschuk)
7012 PTFE (ummanteltes Silikon)
7013 Silikon
7014 Fluorelastomer
Merkmale und Eigenschaften
Dank der radialen Falttechnik verfügen die Filterkerzen B740 von
TSW über eine besonders große und effiziente Filterfläche. Sie bieten folgende Vorteile:
* Lange Standzeiten durch hohe Schmutzaufnahmekapazität.
* Hohe Volumenströme können von wenigen B740 Großfilterkerzen
filtriert werden.
* Hoher Filterwirkungsgrad. 99,99% (Beta 10.000)
* Besonders geringe Betriebskosten.
Die speziell von TSW entwickelten Filtergehäuse können bis zu 100
Filterkerzen aufnehmen. Der Volumenstrom definiert die Anzahl der
Filterkerzen.
Die Doppel O-Ring-Dichtung garantiert:
* besonders einfacher und schneller Wechsel der Filterkerze
* damit verbunden eine perfekte Abdichtung
* sowie hohe Bestäull ändigkeit gegenüber den meisten chemischen
Produkten
Die Filterkerzen erreichen eine absolute Filtrationseffizienz für Partikel
zwischen einer Korngröße von 2 µm bis 70 µm.

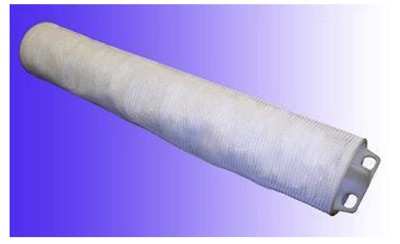

Das spezielle Design der TSW B740 Großfilterkerze
(Single-Open-End-Konzeption) erlaubt einen einfachen und schnellen Filterkerzenwechsel.
Leistungen:
Spezifikationen

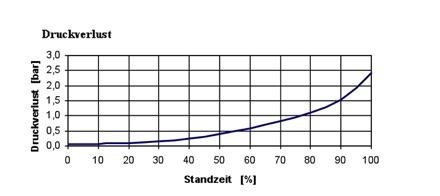

Filterfeinheit, Anfangsdruckverlust

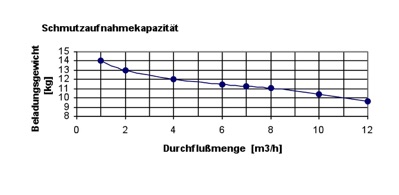

und Schmutzaufnahmekapazität
Produkt Beta 10.000 Anfangs- Schmutz-
Nr 99,99% druck- aufnahme-
Effizienz * verlust* kapazität*
2µm
5µm
10µm
15µm
25µm
40µm
70µm
0,07 bar
0,04 bar
0,03 bar
0,02 bar
0,02 bar
0,02 bar
0,02 bar
9 kg
10 kg
10 kg
10 kg
10 kg
10 kg
10 kg
Hinweis: Der Anfangsdruckverlust und die
Schmutzaufnahmekapazität wurden bei einem
Durchflußvolumen von 9 m³/h gemessen.
743B
744B
745B
746B
747B
748B
749B
Effektive Filterfläche
740B Feinfiltration:
740B Grobfiltration:
15m²
15m²
Abmessungen
Außendurchmesser:
Innendurchmesser:
Länge:
166 mm
39 mm
995 mm
Betriebsbedingungen
Maximale Einsatztemperatur:
Empfohlener Durchsatz pro Filterkerze:
Maximum 743B:
Maximum 744B - 749B:
Maximale Differenzdruck:
70°C
10 m³/h
15 m³/h
15 m³/h
2,4 bar
*Nach Referenz Bedingungen. Messungen sind Momentaufnahmen, und worden unter bestimmte Bedingungen ausgeführt.
Alle Angaben ohne Gewähr.

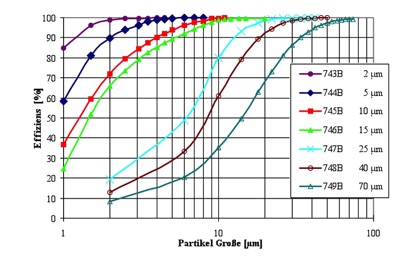

Effiziens Filterkerze
FDA Zulassung.
KTW Zulassung
